Veilige samenwerking tussen mens en machine
Pioneering Spirit (het grootste werkschip ter wereld), waarop 183 veiligheidsencoders van TR-Electronic zijn toegepast.

Veilige samenwerking tussen mens en machine

Veilig kunnen werken – in welke sector dan ook – is altijd een combinatie van de juiste hard- en software, gecombineerd met de juiste bedrijfscultuur. Het aantal technische veiligheidsoplossingen neemt nog altijd toe. TR-Electronic ontwikkelde bijvoorbeeld een veiligheidsencoder die uitsluitend door het meten van snelheid en positie in staat is om een groot aantal veiligheidsproblemen op te lossen. Zodat mens en machine optimaal veilig met elkaar kunnen samenwerken.

In praktisch alle sectoren werken mensen samen met machines en installaties. Een van de voornaamste risico’s is dat er botsingen kunnen ontstaan, die hun impact hebben op mens, machine en de omgeving. Voorbeelden genoeg. Denk aan wat er kan gebeuren als de gieken van twee hijskranen botsen, of een mens en een robot, of een container en een vrachtwagen, of een brugdek en een oplegpunt.

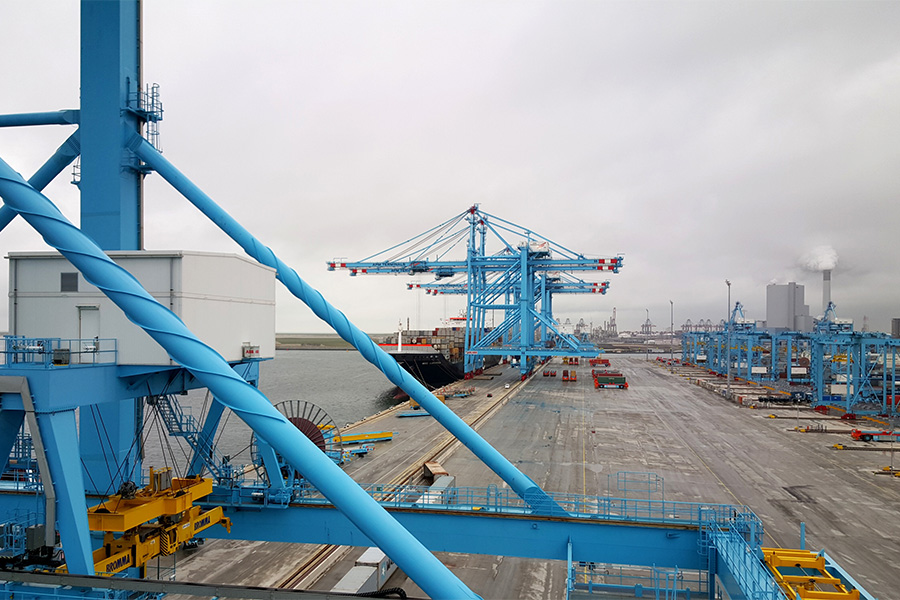

Deze havenkranen op de tweede Maasvlakte zijn beveiligd met veiligheidsencoders.

Veiligheidsencoders: betrouwbaarheid verzekerd

Deze risicovolle situaties zijn te beveiligen door toepassing van zogenaamde veiligheidsen­coders. Deze encoders zijn in staat om snelheid of positie met hoge nauwkeurigheid te bepalen. Veiligheidsencoders die uitsluitend snelheid meten, behoren tot de incrementele encoders. Bij de absolute encoders is het ook mogelijk om de positie vast te stellen.

Afhankelijk van de vraag, worden ze bij TR-Electronic volledig klantspecifiek ontwikkeld en vooraf grondig getest. Bij de uiteindelijke productie en assemblage van de encoders wordt na iedere processtap de functionaliteit getest om zo de kwaliteit te kunnen waarborgen. Voor zowel de roterende als lineaire encoders zijn hiervoor verschillende assemblage- en testopstellingen beschikbaar. De betrouwbaarheid van de veiligheidsencoders is onder meer geborgd door het feit dat in iedere behuizing twee encoders zijn opgenomen waarvan intern de waarde voortdurend wordt vergeleken. Kleine meetverschillen zijn toegestaan, maar wanneer de afwijking te groot wordt, gaat de encoder in ‘error’, wat zal worden opgemerkt door de veiligheids-PLC. Afhankelijk van de situatie zal de machine al dan niet gecontroleerd worden gestopt.

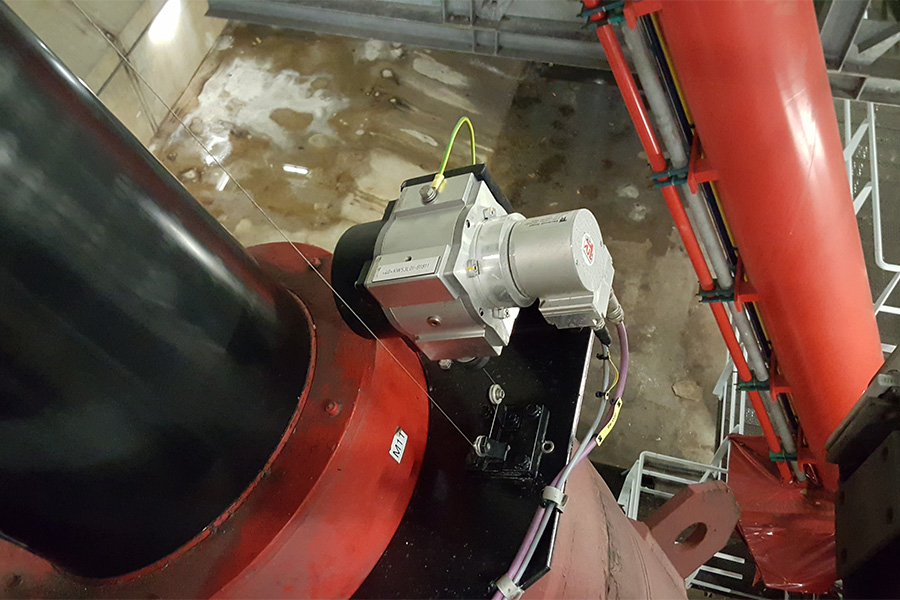

Veiligheidsencoder op cilinder Erasmusbrug.

Toepassingen

De toepassingen van de TR-Electronic veilig­heidsencoders zijn zeer divers. Tijdens de renovatie van zeven bruggen in Rotterdam zijn bijvoorbeeld de hydraulische cilinders die het brugdek van de Erasmusbrug bewegen, voorzien van zogenaamde trekdraad encoders. Hiermee wordt nauwkeurig de stand van de cilinders gemeten, zodat exact bekend is waar het brugdek zich bevindt. De encoderdata vormen onder andere de benodigde input voor de besturing om de snelheid van openen en sluiten te regelen. Zo kunnen de laatste centimeters van het sluitproces langzaam en beheerst verlopen. Daarnaast geven de encoder­data betrouwbaar aan dat het brugdek helemaal gesloten is.

Een andere toepassing, waar de vereiste nauwkeurigheid nog hoger ligt, is in een medisch apparaat waarmee tumoren worden bestraald. Om de energie – in de vorm van een protonenstraal – met hoge nauwkeurigheid exact ín de tumor te brengen, bewaken veiligheids­encoders de bewegingen van het apparaat.

Tot slot een voorbeeld van de toepassing van veiligheidsencoders in de haven. In Rotterdam bewaken ze de snelheid en positie van de containers die door grote havenkranen op AVG’s en later op vrachtwagens worden geplaatst. Bij het overschrijden van vooraf ingestelde waarden zorgt de veiligheids-PLC ervoor dat de toepassing tijdig vaart mindert of (beheerst) stopt.

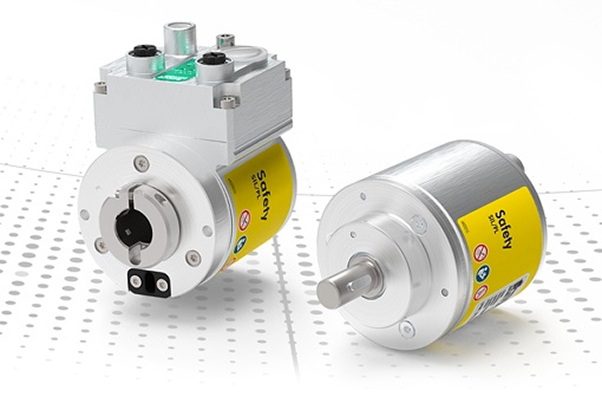

Veiligheidsencoder.

Service

Welk veiligheidsniveau een specifieke applicatie vereist, bepaalt de klant; meestal de machine- of installatiebouwer. Op basis van deze eisen ondersteunt TR-Electronic vervolgens met advies over de juiste encoder. Niet alleen met betrekking tot meetbereik en nauwkeurigheid, maar ook ten aanzien van bijvoorbeeld de beschermingsklasse en het materiaal van de behuizing. Zodanig dat de encoder de metingen optimaal kan uitvoeren onder de gegeven omstandigheden. ■
