Systemen verbinden voor een beveiligde goederenstroom

In een tijdperk van e-commerce en digitalisering, waar efficiënt grondstoffengebruik en duurzaamheid centraal staan, groeit de vraag naar flexibele, kostenefficiënte en toekomstbestendige veiligheidsoplossingen voor mobiele materiaalstromen.

De verwachtingen van gebruikers en machinefabrikanten veranderen voortdurend. Hun wensen zijn in beweging, en daarmee ook de materiaalstromen. Dit is vooral merkbaar in de mobiele transporttechnologie, zoals bij automatisch geleide voertuigen (AGV) of andere zelfnavigerende mobiele shuttles en transportsystemen. Momenteel gaat de marktinteresse uit naar twee onderwerpen:

1. Hoe kun je meerdere voertuigen in een AGV-systeem – of zelfs stationaire machinemodules die zich gelijktijdig in een plotseling gevaarlijke situatie bevinden – samen, zo snel mogelijk én conform de veiligheidsnormen tot stilstand brengen bij een noodstop, oftewel een ‘globale e-stop’ van een voertuig?

2. Welke functionaliteit en flexibiliteit kunnen specifiek voor AGV’s ontwikkelde veiligheidsgerichte besturingen bieden in termen van IT- en OT-integratie of ontwerp?

Het portfolio van Bihl+Wiedemann biedt oplossingen met Safe Link, waarmee draadloze overdracht van veilige signalen mogelijk is en met oplossingen voor de besturing en veiligheidstechnische bewaking van AGV’s die aan individuele communicatie- en montagebehoeften kunnen worden aangepast.

Globale noodstop via Safe Link

Om dreigende of optredende gevaren te kunnen vermijden, moeten aangedreven machines, inclusief stationaire en mobiele machines zoals AGV’s, zijn uitgerust met snel bereikbare en goed zichtbare noodstopbedieningselementen voor het veilig stopzetten van de gehele machine. Dit kan via een noodstop die de elektrische energie meteen uitschakelt en een gevaarlijke beweging stopt. Het veiligheidsbedieningselement kan ook ‘slechts’ een noodstop activeren – het direct stilzetten van het arbeidsmiddel – waarbij de energievoorziening wordt behouden voor gerichte uitschakeling van de gevaarlijke beweging en pas na stilstand wordt uitgeschakeld.

Als de noodstop van bijvoorbeeld een AGV geen lokale, maar een overkoepelende (‘globale’) veiligheidsfunctie is die ook van toepassing is op andere automatisch geleide voertuigen of machinemodules, dan rijst de vraag welke andere voertuigen en machines worden beïnvloed. Maar ook hoe mobiele units veilig en snel bereikt kunnen worden volgens de Machinerichtlijn of de aanstaande Machineverordening. Dit geldt ook als meerdere voertuigen vanuit een centrale bediening tot stilstand moeten worden gebracht.

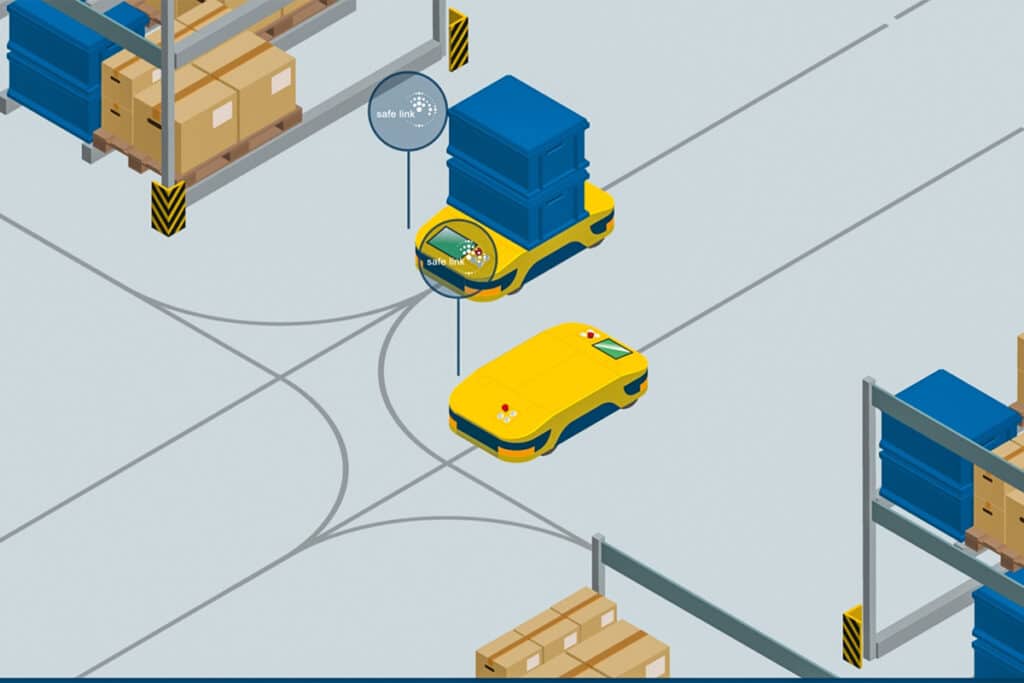

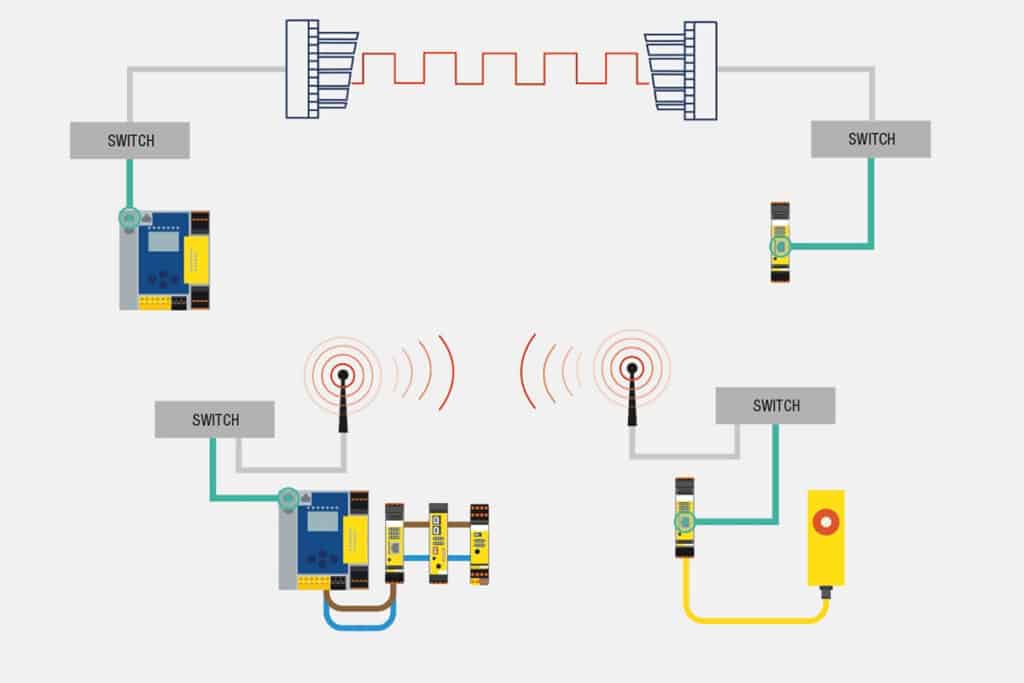

Het antwoord ligt bij Safe Link van Bihl+Wiedemann: deze oplossing maakt draadloze, ethernetgebaseerde koppelingen mogelijk via WLAN, 5G of andere standaarden en zorgt zo voor een veilige verbinding tussen mobiele en stationaire systemen – zelfs wanneer verschillende besturingen en veldbusprotocollen worden gebruikt. Safe Link faciliteert een globale noodstopfunctie, waarbij veilige signalen razendsnel door het netwerk worden verzonden zodat alle betrokken eenheden direct worden bereikt. Als ergens een noodstop wordt ingedrukt, kunnen zowel systeemcomponenten als draadloos verbonden AGV’s worden uitgeschakeld. De nieuwste gateways en Safety Basic Monitors van Bihl+Wiedemann met ethernetinterface bevatten deze communicatietechnologie standaard en maken koppeling met Safe Link eenvoudig.

Besturing van AGV’s

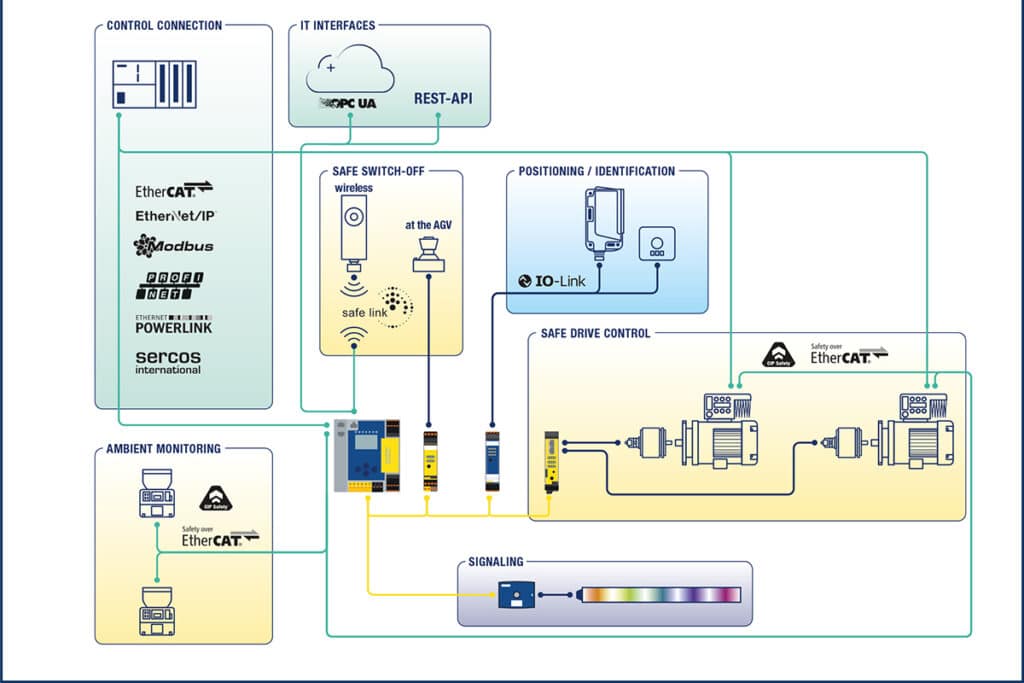

Een nieuw toepassingsgebied dat gerealiseerd kan worden met de Bihl+Wiedemann Safety-kit is de besturing van bijvoorbeeld AGV’s. De aanpasbare oplossingen bieden integratie van diverse veiligheidsfuncties, zoals veiligheidslaserscanners en noodstops, of veilige toerentalbewaking zonder extra veiligheidscontroller. Daarnaast kan hiermee de besturing van voertuigen, de AGV-aandrijftechnologie en sensorgebaseerde navigatie- en lokalisatiesystemen worden ondersteund. Op communicatiegebied wordt via Ethernet/IP en Safe Link voldaan aan relevante connectiviteitsvereisten zoals analoge I/O’s en veilige digitale uitgangen, ASi-5/ASi-3, Ethernet/IP, CANopen, ASi Safety en CIP Safety.

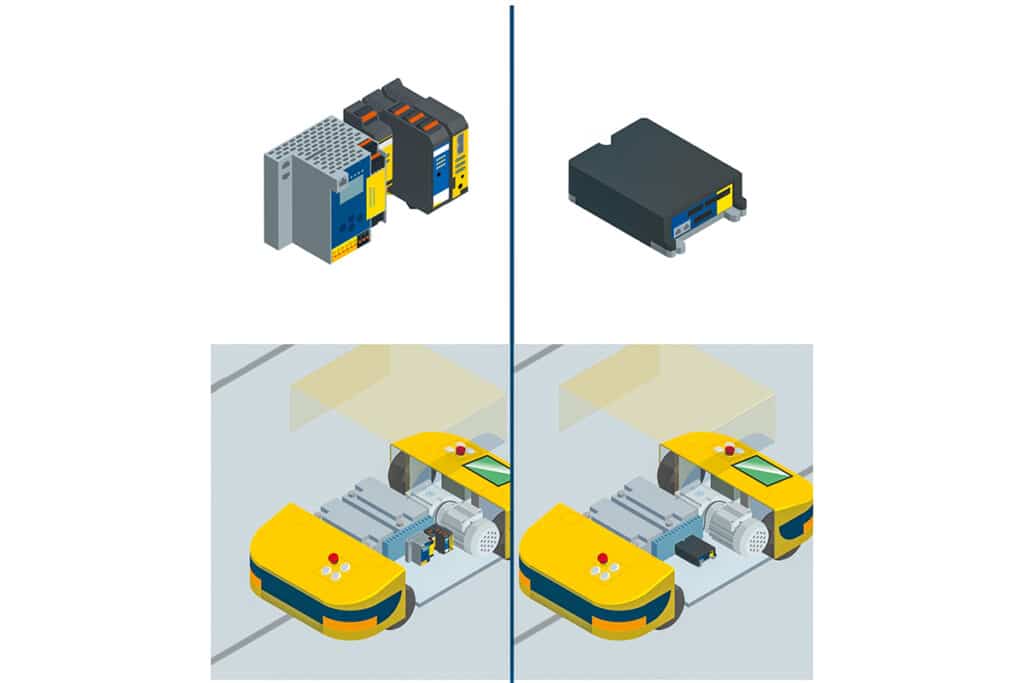

Op verzoek kunnen de veiligheidsoplossingen voor AGV’s met ASi-5 en ASi-3 van Bihl+Wiedemann ook geoptimaliseerd of aangepast worden aan individuele configuraties, afmetingen en andere technische details. Ook niet-veiligheidsgerelateerde functies kunnen geïmplementeerd worden. Dit omvat de integratie van intelligente sensoren, zoals RFID-oplossingen, of het aansturen van ledstrips voor richtingaanwijzers en remlichten op het voertuig, evenals voorverwerking in de module.
