LA TECHNOLOGIE DES CAPTEURS LINÉAIRES EXPLORE DE NOUVEAUX HORIZONS

LA TECHNOLOGIE DES CAPTEURS LINÉAIRES EXPLORE DE NOUVEAUX HORIZONS

Les capteurs de position linéaire basés sur IO-Link n’ont plus besoin d’être présentés. D’autant plus que sans ces composants, la mesure précise en temps réel de variables de base telles que la vitesse, la position et l’accélération dans un environnement automatisé serait tout simplement inexistante. De plus, la technologie actuelle est capable de gérer bien plus que cela. Nous avons examiné de plus près le Twiist de GEFRAN, un capteur de position linéaire multivariable équipé d’un élément 3D à effet Hall.

GEFRAN conçoit et fabrique des composants électroniques et des capteurs pour l’automatisation industrielle depuis plus de 50 ans. Avec la technologie des capteurs Twiist, la société ajoute une nouvelle application IO-Link importante à sa gamme.

Hall of innovations

Les 22 et 23 mars derniers, le célèbre salon M+R s’est tenu à Antwerp Expo. La grand-messe pour tous les acteurs de l’instrumentation de mesure et de contrôle ou de l’instrumentation analytique pour l’industrie de process. GEFRAN y était également présent et a été récompensé pour sa politique de R&D ambitieuse menée depuis de nombreuses années : son capteur de position multifonctionnel Twiist s’est vu décerner une place dans le Hall Of Innovations. Une reconnaissance que ce capteur doit principalement à ses performances révolutionnaires.

Compact, puissant et sans contact

Au cœur de ce capteur de position polyvalent se trouve un capteur 3D à effet Hall, qui détermine généralement la distance et l’angle en détectant les variations des champs magnétiques. Cela permet des mesures parfaitement sans contact et, par conséquent, l’usure est négligeable. La longévité du capteur, qui est proposé avec une longueur de course variable entre 100 et 900 mm, est donc l’un de ses nombreux atouts. En outre, la robustesse affirmée de la version LM-L, par exemple, peut être attestée par d’autres caractéristiques : une plage de température de fonctionnement située entre -40 et +85°C, associée à une protection standard IP67, ce qui prédestine le capteur aux applications aussi bien hydrauliques qu’industrielles.

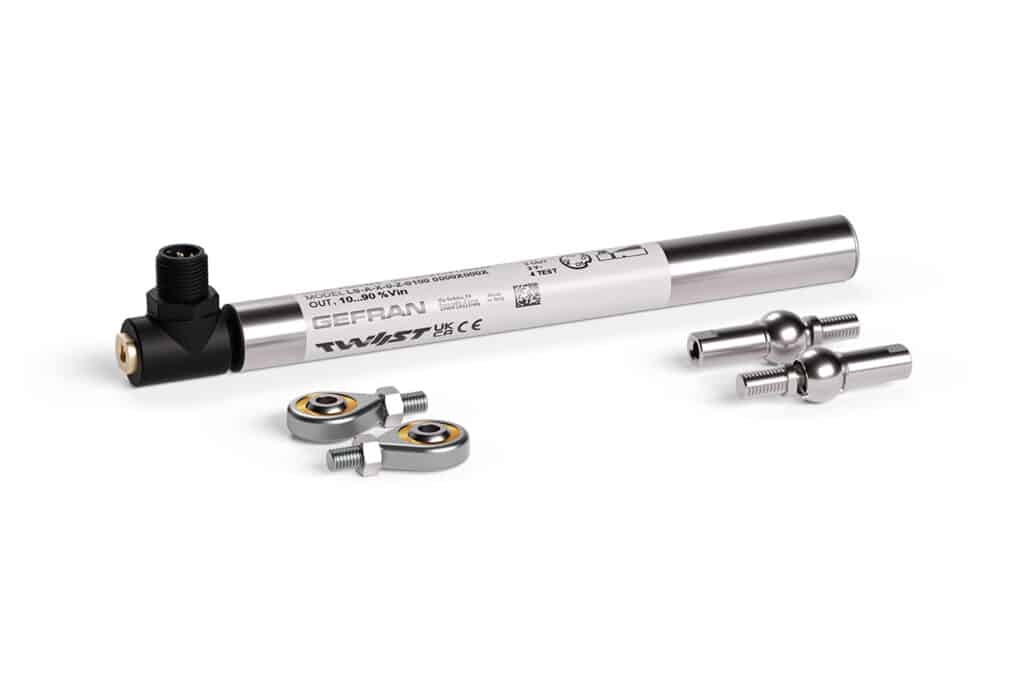

La construction à alignement automatique et les divers raccords mécaniques facilitent fortement l’installation du Twiist.

Un horizon de polyvalence

En même temps, le capteur peut présenter quelques excellentes performances de mesure : le temps d’échantillonnage nominal est de 1 milliseconde, tandis que la résolution est de 14 bits. Cependant, la véritable force du Twiist se trouve à l’intérieur du boîtier. Il s’agit clairement de bien plus qu’une application de capteur basée sur IO-Link. Non seulement deux options de communication sont prévues – outre IO-Link, la communication CANopen est également possible – mais le capteur est surtout « multivariable », affichant de nombreuses autres variables de processus en plus de la lecture classique de la position. Pour commencer, vous pouvez lire la position absolue, l’accélération et la vitesse maximale en temps réel. En outre, le Twiist indique l’angle d’inclinaison, le temps de travail actif et même le nombre total de kilomètres parcourus par le curseur.  Dans un souci d’exhaustivité, le capteur est également disponible dans des exécutions avec sortie analogique pour une mesure de position simple et ce, tant en versions uniques qu’en versions redondantes.

Micrologiciel IN-FIELD

La possibilité d’effectuer ce type d’échantillonnage de données multiples au sein d’une même fenêtre temporelle commune ouvre manifestement un horizon de possibilités. Cette polyvalence ne se limite d’ailleurs pas à la combinaison de plusieurs fonctions de capteurs au sein d’un même boîtier. En effet, GEFRAN propose une configuration détaillée pour chaque type de capteur, ce qui ne fait qu’accroître le potentiel d’utilisation de l’appareil. Enfin, GEFRAN a fait en sorte que sa nouvelle prouesse technologique soit entièrement polyvalente et à l’épreuve de l’industrie 4.0 en envisageant également une mise à jour du micrologiciel In-Field. Car le Twiist en est également doté.
