Niveaus betrouwbaar in beeld

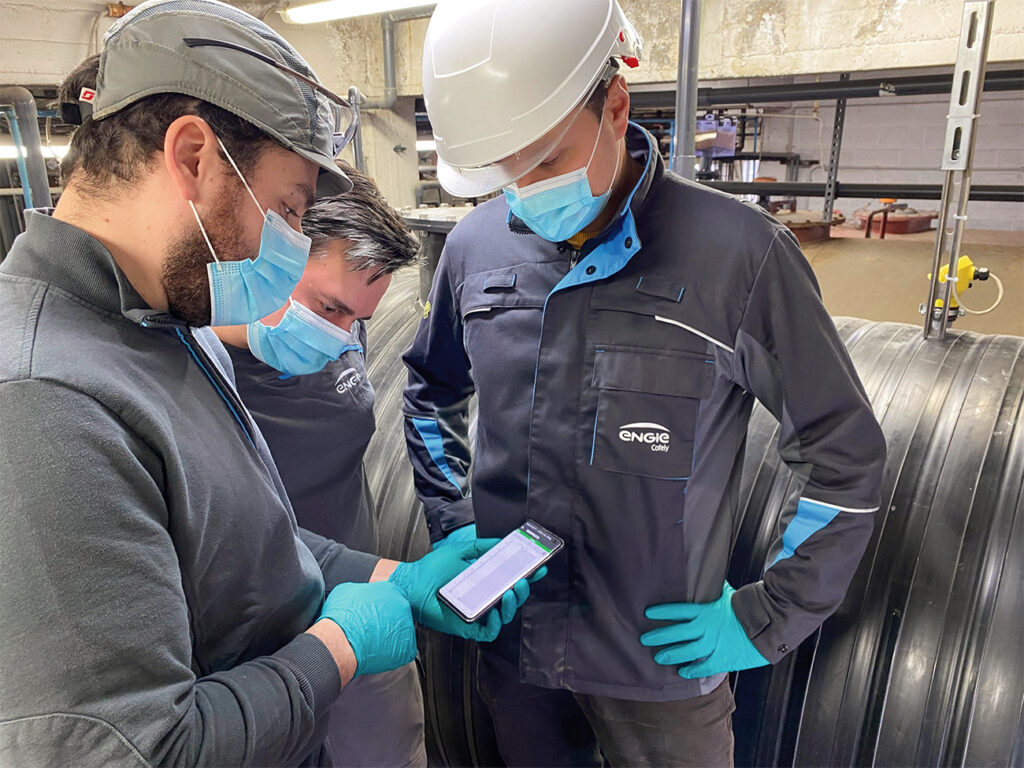

Via de VEGA Tools app kon de radarsensor eenvoudig optimaal op de cilindrische tank worden uitgericht.

Niveaus betrouwbaar in beeld

Om overstroming van een verzameltank voor chroom te voorkomen, vertrouwt een Belgische dienstverlener derhalve op de nieuwe compacte radarniveausensor VEGAPULS 21.

Het Belgische ENGIE Solutions is gespecialiseerd in waterbehandeling. Voor een groot machinebouwbedrijf rond Luik verzorgt Engie de behandeling van afvalwater en andere vloeistoffen uit verschillende processen. Een bijzondere uitdaging was het afvalwater van een installatie die de oppervlakken van metalen onderdelen behandelt. Het chroom dat daarin zat, moest eerst geëxtraheerd en vervolgens gezuiverd worden. Chroom is gevaarlijk vanwege de mogelijke effecten op de gezondheid en het milieu. Daarom wordt de opgevangen chroomzuuroplossing opgeslagen in een dubbelwandige HDPE tank om lekkage te vermijden. De tank moet zo optimaal mogelijk worden benut, maar mag in geen geval overvuld worden. Voor de niveaubewaking wordt in waterbehandeling klassiek voor ultrasoontechniek gekozen. VEGA field manager Vincent Vanwelde: “Tot voor kort was het niet gemakkelijk de meerwaarde van een radarniveausensor aan te tonen aangezien de prijs een zeer belangrijk criterium is bij waterbehandeling. Met de lancering van onze nieuwe reeks VEGAPULS worden onze radars nu aangeboden aan dezelfde prijs, echter met een veel grotere betrouwbaarheid en gebruiksgemak.”

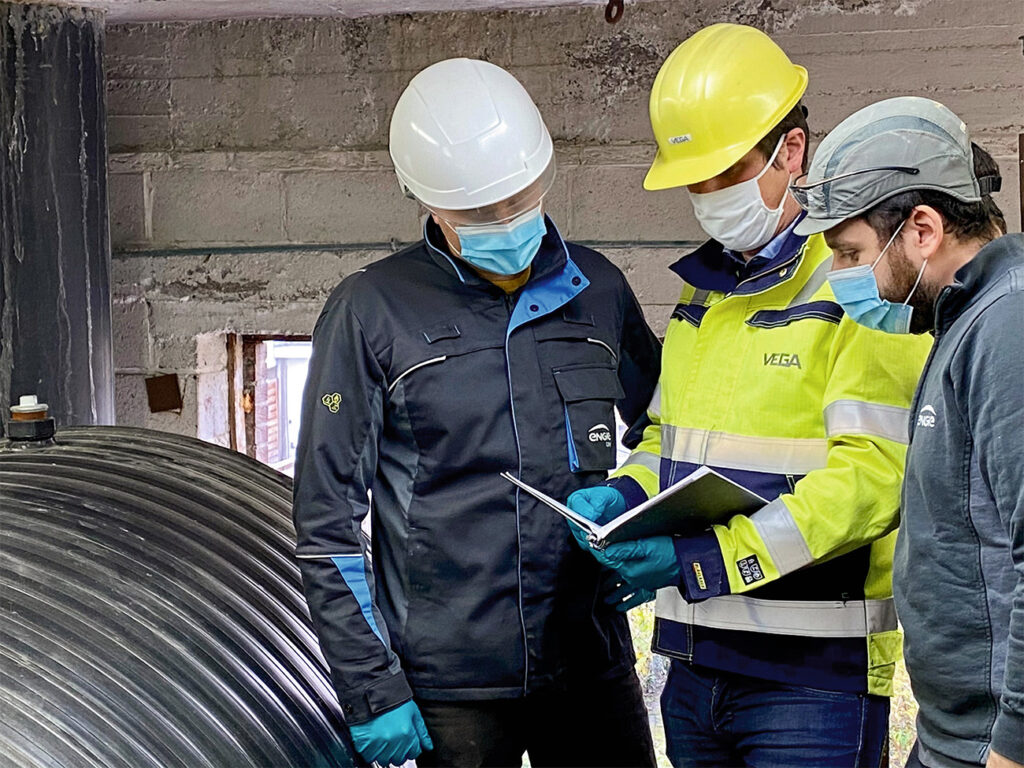

Na technisch advies van Vincent Vanwelde van VEGA werd door ENGIE een contactloze radarmeting succesvol geïnstalleerd op een HDPE tank die gevuld was met een zoutzuur (HCl).

Eenvoudige oplossing beschermt medewerkers

“Ik was op zoek naar een niveaumeetoplossing die geen risico inhield voor mijn medewerkers”, vertelt Laurent Roumieux, teamleider bij Engie. “Onlangs heb ik met hulp van Vincent, mijn contactpersoon bij VEGA, een contactloze radarmeting geïnstalleerd op een HDPE tank die gevuld was met zoutzuur (HCl). Dit was een eenvoudige en vooral veilige oplossing, omdat ze doorheen de wand meet. Sinds de inbedrijfstelling levert deze sensor betrouwbare meetwaarden.” Vanwege deze positieve ervaring vroeg Roumieux zich af of deze sensor ook voor de meting op de tank met de agressieve chroomzuuroplossing in aanmerking kwam. “Als we al onze installaties op hetzelfde model kunnen standaardiseren, hoeven we maar één type sonde dat geschikt is voor alle metingen op voorraad te houden. Dan hoeven onze monteurs ook niet meer met verschillende merken en installatieprogramma’s te werken.” De toepassing was echter aanzienlijk complexer, want het ging om een liggende, cilindrische tank met een dubbele mantel.

Laurent Roumieux: “Als we al onze installaties op hetzelfde model kunnen standaardiseren, hoeven we maar één type sonde op voorraad te houden.”

Goede signaalfocussering leidt tot nauwkeurigere meetwaarden

Het hart van de VEGAPULS 21 is een door VEGA nieuw ontwikkelde radarmicrochip, speciaal geoptimaliseerd voor de eisen van niveaumeting en zeer compact. Dankzij de 80 GHz-technologie kan de radarstraal vrijwel tot op de millimeter nauwkeurig op het te meten medium worden gericht. Daardoor zijn meet- en stoorsignalen beter te scheiden – de meting wordt veel eenvoudiger, nauwkeuriger en er is geen stoorsignaalonderdrukking nodig. Niet alleen werken radarsensoren onafhankelijk van temperatuurschommelingen, vacuüm en hoge druk, ze zijn met name ongevoelig voor verontreinigingen. Deze eigenschappen maakt de VEGAPULS 21 als het ware voorbestemd voor deze toepassing. “Voor de installatie hoefde ik niet door beide wanden van de tank heen te boren te boren, de sensor meet immers doorheen het dak van de tank! Dat maakt de meting veilig, omdat mijn personeel bij het gebruik van de sensor nooit in contact komt met de chroomzuuroplossing”, vertelt Roumieux. “Bovendien konden we beschadigingen en kosten vermijden.” Nog een voordeel is dat de nieuwe compacte sensoren zonder blokafstand tot de rand van de tank meten. Het volume van de tank kan dus volledig worden benut.

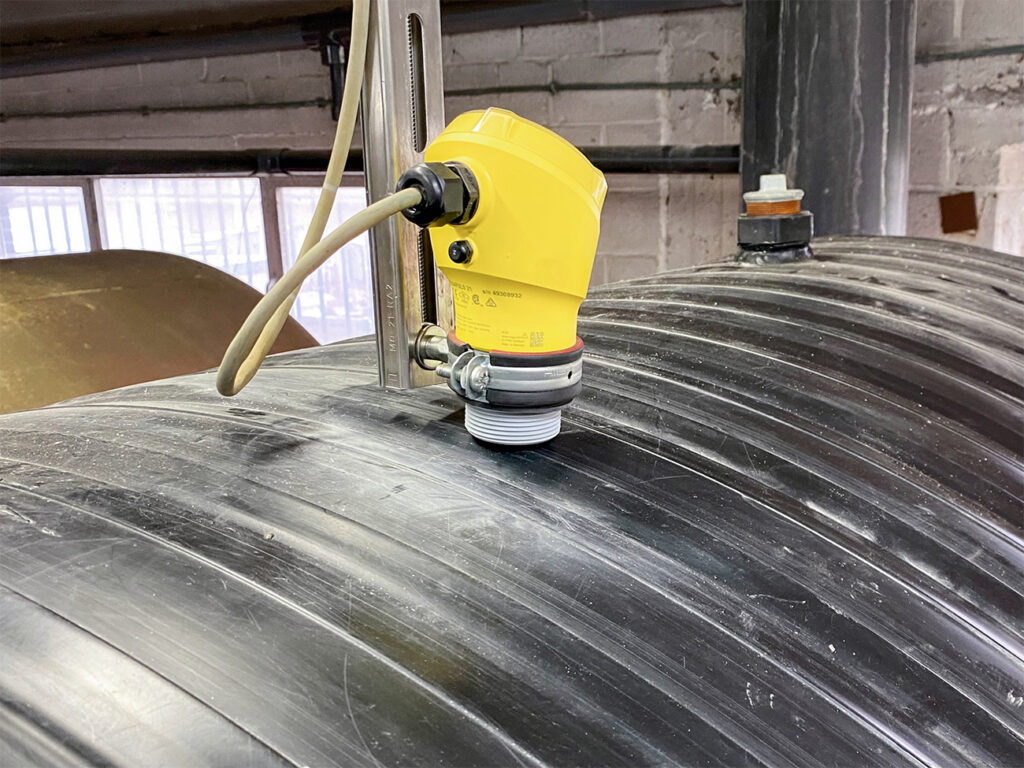

Het hart van de VEGAPULS 21 is een door VEGA nieuw ontwikkelde radarmicrochip, speciaal geoptimaliseerd voor de eisen van niveaumeting en zeer compact.

Een blik in de tank met de app

Voor het team van ENGIE leidde de nieuwe sensor niet alleen tot meer veiligheid in het gebruik, maar ook tot een snellere installatie. Via de VEGA Tools app kon de radarsensor eenvoudig optimaal op de cilindrische tank worden uitgericht. Een toepassing die monteur Yannick Crouquet buitengewoon praktisch vond. “Dit betekent dat ik niet langer met een waterpas of een steiger op de tank moet om de sensor uit te richten.” Met de app kunnen sensoren die beschikken over een Blue-tooth functie, draadloos worden bediend. Alle relevante informatie over het VEGA instrument kan worden opgevraagd. Dit maakt latere onderhoudstaken gemakkelijker. Een perfecte oplossing voor een sensor op een chroomzuurtank, want montage en werken op de cilindrische HDPE tank moeten worden vermeden. Crouquet licht toe: “Dankzij de VEGA Tools app kon ik de meetresultaten en de signaalkwaliteit van de meetsonde in de eerste dagen van op afstand volgen. Na een paar dagen observatie wist ik dat de VEGAPULS 21 werkte. Ook de toegang tot de parameters naderhand en het programma van mijn nieuwe niveausensoren is stukken eenvoudiger. Het is een echte tijdsbesparing en minder restrictief.” 
