Optimaliseer een drive in 60 seconden
De methode is geïntegreerd in Lenze auto-tuning. Afgezien van de servoversterker zijn geen extra meetcomponenten nodig, omdat de aandrijving zelf de sensor wordt tijdens auto-tuning.

Optimaliseer een drive in 60 seconden

Om dit te bereiken wordt de regelkring in de regelaar op machine specifiek ingesteld. Tot nu toe had een aandrijvingsexpert meerdere uren nodig om deze taak tijdens de inbedrijfstellingsfase uit te voeren. De tijd die nodig was voor deze handmatige instelling zou afhangen van de complexiteit van de regelkring van de motor. Maar nu kan deze afstelling sneller worden uitgevoerd – en beter.

Een uiterst nauwkeurige afstelling van de regelkring in de aandrijving is een basisvereiste in vele machinetoepassingen – bijvoorbeeld. assemblagerobots, storage & retrieval machines (SRM), verpakkingsmachines. Dit is de enige manier om concurrerende machineprestaties te bereiken. Om deze exacte tuning te bereiken, moet de aandrijfspecialist veel tijd investeren tijdens de inbedrijfstelling. Door gebruik te maken van de auto-tuning-functie van Lenze is de inbedrijfstellingstijd in de meest uiteenlopende toepassingen aanzienlijk verkort.

Conventionele aanpak

De fysische modellen die gewoonlijk worden gebruikt om de motorbesturingskring van een machine weer te geven, zijn in praktische toepassingen slechts beperkt bruikbaar voor een optimale instelling van de besturingskring van de aandrijfas. De reden hiervoor zijn afwijkingen in het gedrag tussen het fysieke model van een machine en de echte machine. De optimalisatie van de regelkringinstelling wordt momenteel door een aandrijfspecialist in verschillende tests op de echte machine uitgevoerd. De Ziegler/Nichols oscillatiemethode uit 1943 wordt vaak gebruikt voor de optimalisatie van de regelkring. Deze methode is eenvoudig toe te passen, niet modelmatig, en levert een robuust regelresultaat op.

Automatisering van optimalisatie regelkring

Lenze heeft nu de meting van de regelkring van de motor en de instelling van de regelkringparameters voor de servoversterkers van de Lenze i-serie geautomatiseerd en het proces aanzienlijk vereenvoudigd. De methode is geïntegreerd in Lenze auto-tuning. Afgezien van de servoversterker zijn geen extra meetcomponenten nodig, omdat de aandrijving zelf de sensor wordt tijdens auto-tuning met de actuele waarden van de positie-encoder en de motorstroom. Na voltooiing van de auto-tuning worden de instellingen van de regelkringparameters berekend en opgeslagen in de configuratie van de regelaar. De bestaande fysieke motor­regelkring wordt automatisch snel gemeten, en een exacte aanpassing aan de echte machine wordt uitgevoerd. Fouten die vroeger optraden door modelafwijkingen, of bij handmatige aanpassing, worden vermeden. Deze procedure bespaart tijd bij de inbedrijfstelling, is robuust en levert reproduceerbare resultaten en optimale prestaties voor de machine op. Zelfs bij complexe regelkringuitdagingen, zoals tandwielspeling of variabele belastingen, werkt de auto-tuning-functie betrouwbaar en veilig.

Auto-tuning snel, betrouwbaar en veilig

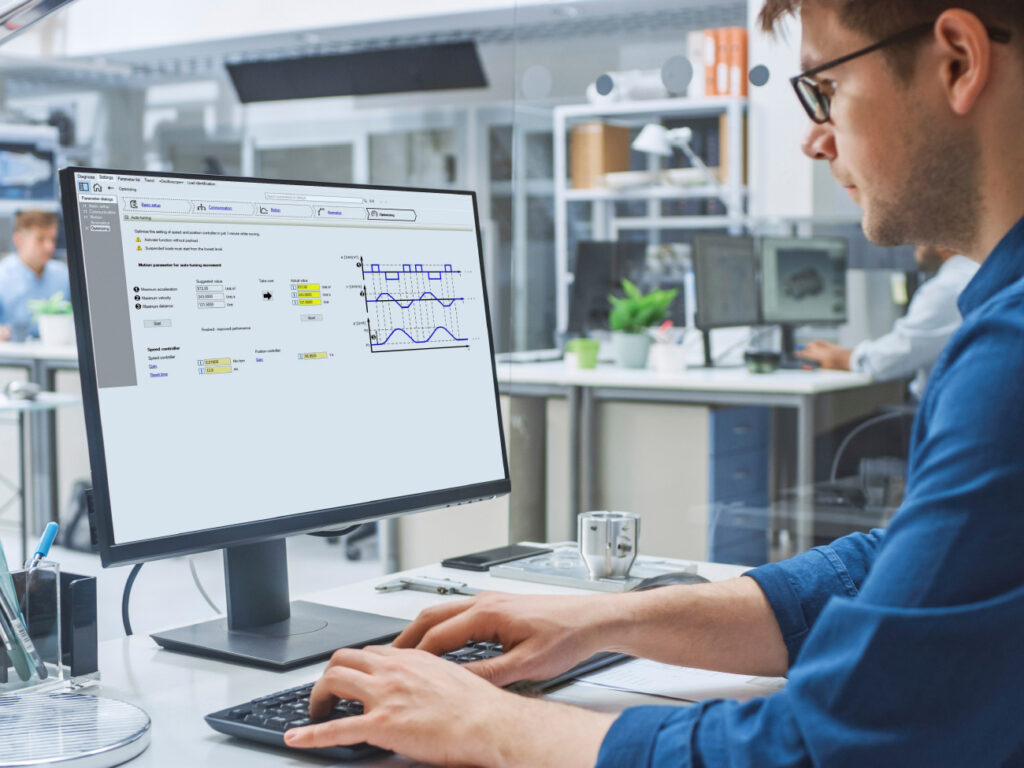

De Lenze auto-tuning functie kan worden uitgevoerd met de Lenze tools EASY Starter en PLC Designer. Er is aandacht besteed aan de eenvoudigste bediening en terugkoppeling, zodat ook inbedrijfstellers, zonder vakkennis, deze functies kunnen uitvoeren. De feedback van Lenze klanten, die dit proces al in hun machines hebben toegepast, is onveranderd positief. Met name het eenvoudige, robuuste principe en de enorme snelheid van de optimalisatie werden genoemd als enorme voordelen ten opzichte van de vroegere handmatige procedure. Ook het feit dat niet alleen de cyclustijden, maar ook de output van de machine kon worden verbeterd, zorgde voor een grote mate van tevredenheid. De auto-tuning functie is beschikbaar sinds de Hannover Messe 2021. Auto-tuning kan worden uitgevoerd met alle i950 en i700 servodrives die sindsdien zijn verkocht. Devices Servodrives die ervoor zijn geleverd, kunnen via een firmware-update worden uitgebreid met de auto-tuningfunctie. 
