Spelingsarme tandwielkast levert tot 30% meer koppel

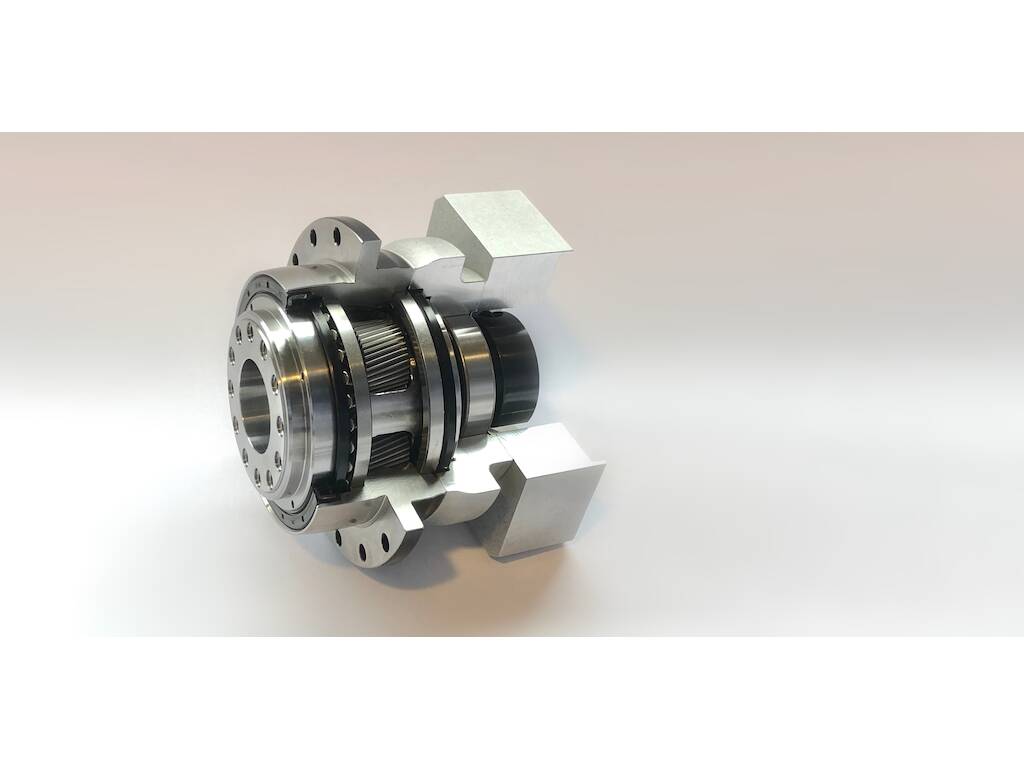

Hoe breng je meer koppel, extreem spelingsarm, over in een beperkte ruimte? Met dit doel bracht Apex Dynamics de hoogwaardige AP High Torque serie op de markt met uitgaande ISO9409 flens. Deze serie beschikt over vier (!) planeettandwielen. Dat is er één meer dan andere veelgebruikte series zoals AD, AH en PD. De AP High Torque is dan ook ideaal voor veeleisende toepassingen die vragen om een hoge precisie zoals robots, lineaire systemen en in automotive.

Al sinds 1781 zijn engineers en technici bezig om de planetaire tandwielkast verder te perfectioneren en te optimaliseren. Doordat het aangedreven zonnewiel vaak twee of drie planeetwielen aandrijven, die in een hol tandwiel ronddraaien, wordt de kracht over al deze tandwielen verwerkt wat resulteert in een compacte, maar zeer sterke tandwielkast.

Door al deze aandacht zijn er grote stappen gemaakt in de constructie, het materiaal, de hardingsmogelijkheden, de afdichtingen, de lageringen en de productienauwkeurigheid. Dat is goed te zien bij de verschillende series tandwielkasten van Apex Dynamics. Mede door de verschillende patenten en eigen ontwikkelingen in de tandwielkast, zoals de pompringen, het meedraaiend ingangslager en de eendelige planeetdrager, kunnen de planetaire tandwielkasten van Apex Dynamics de hoogste koppels aan.

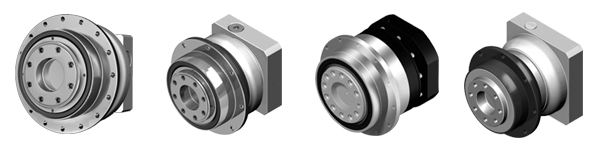

Maar wat als deze koppels niet meer hoog genoeg zijn? Als je nóg meer koppel wilt verwerken, maar je hebt niet meer ruimte? En je wilt of kunt ook niet naar een grotere tandwielkast in verband met de grotere massatraagheid, wat de dynamiek remt? Speciaal voor deze toepassingen heeft Apex Dynamics de serie AP op de markt gebracht, een High-Torque versie met uitgaande ISO9409 flens. Waarom kan deze meer koppel overbrengen dan bijvoorbeeld het type PD (flenstandwielkast medium end, rechte vertanding), AD (flenstandwielkast high end, schuine vertanding), AH (flenstandwielkast high end, schuine vertanding, extreem spelingsarm)? In deze tandwielkasten drijft het zonnewiel drie planeetwielen aan, die draaien in een hol tandwiel. In de AP drijft het zonnewiel vier (!) tandwielen aan, die eveneens draaien in een hol tandwiel. Hierdoor kun je theoretisch 33% meer koppel overbrengen. En dat ook extreem spelingsarm. Doordat er in de AP vier planeetwielen zitten, is de overbrengverhouding in de laatste trap altijd 4 of 5,5 absoluut. Dat is de reden dat de totale overbrengverhouding van de AP altijd een veelvoud van 4 of 5,5 is.

De AP High Torque wordt toegepast in hoogprecieze lineaire systemen, robotica en de automotive sector. Desgewenst kan de AP uitgerust worden met een curvic-plate interface, de APC, en is hij ook in haakse varianten leverbaar.
